Für die optimale Abstimmung der Mikrofons auf den Transceiver und die Betriebsart (SSB Lokal oder DX) bietet der K3 einen 8-Band Sende-Equalizer mit einem Regelbereich von jeweils -16dB bis +16 dB in den einzelnen Bandbereichen.

Ich habe hier drei Einstellungen ausprobiert und mit entsprechenden MP3 Klangbeispielen hinterlegt.

Aufgenommen wurden sie auf dem 10m-Band mit dem internen Sound-Recorder des IC-7700 mit einer Filterbandbreite von 3.2kHz. Als Mikrofon habe ich das Elektret-Mikrofon MH2 von ELECRAFT bei einem Besprechungsabstand von ca. 10cm verwendet.

Die Links zu den jeweiligen Aufnahmen sind bei den Bildern hinterlegt.

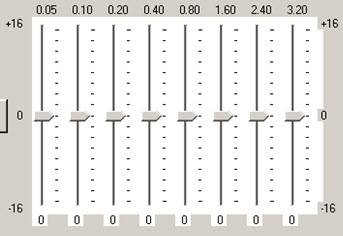

{tab=Standardeinstellungen K3}

50Hz::0dB 100Hz::0dB 200Hz::0dB 400Hz::0dB 800Hz::0dB 1600Hz::0dB 2400Hz::0dB 3200Hz::0dB

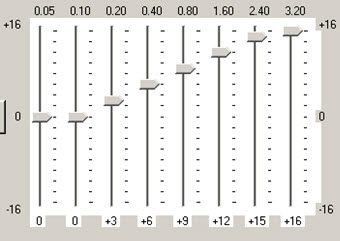

{tab=Einstellung lokale QSOs}

50Hz::0dB 100Hz::0dB 200Hz::+3dB 400Hz::+6dB 800Hz::+9dB 1600Hz::+12dB 2400Hz::+15dB 3200Hz::+16dB

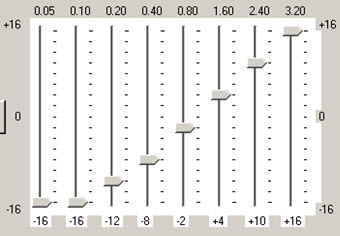

{tab=Einstellung DX-QSOs}

50Hz::-16dB 100Hz::-16dB 200Hz::-14dB 400Hz::-8dB 800Hz::-2dB 1600Hz::+4dB 2400Hz::+10dB 3200Hz::+16dB

{/tabs}

Fazit

Die Standardeinstellung des K3 ist insgesamt zu basslastig.

Die Einstellung für lokale QSOs liefert noch eine Modulation mit der der Sprecher einfach erkannt werden kann und das Zuhören nicht zu anstrengend ist.

Für DX ist die Einstellung mit den 6dB Schritten sehr gut geeignet, aber dauernd zuhören möchte ich so einer Modulation nicht.

Die Grafiken stammen aus dem Programm von N2BC K3_EZ. Zum einfachen Testen kann man dort mehrere Einstellungen speichern und wieder an den K3 übertragen.

Download

Der obige Downloadlink scheint nicht mehr zu funktionieren. Bei NA6M habe ich folgende beide Versionen noch zum Download gefunden:

http://www.na6m.com/EZ-K3/K3_EZ_V2005.zip
http://www.na6m.com/EZ-K3/K3_EZ2007.zip

Aber Vorsicht

DIe Einstellungen nicht während dem Senden hochladen - dann hängt sich zumindest mein K3 auf und möchte aus- und wieder eingeschaltet werden
